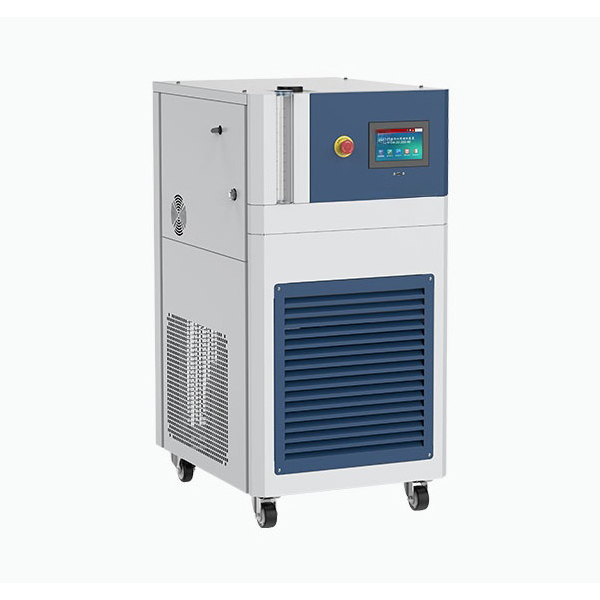

Thermostat sưởi ấm tuần hoàn chống cháy nổ

Thermostat sưởi ấm tuần hoàn chống cháy nổ có chức năng làm mát

Thermostat sưởi ấm tuần hoàn chống nổ là một loại thiết bị điều khiển nhiệt độ chính xác cao, phù hợp cho các khu vực có nguy cơ cháy nổ, có khả năng điều chỉnh hai chiều tự động tăng nhiệt độ và làm mát nhanh.

Mô tả

Thermostat sưởi ấm tuần hoàn chống nổ

Thermostat sưởi ấm tuần hoàn chống nổ được thiết kế để hoạt động an toàn và ổn định trong môi trường nguy hiểm. Với cấu trúc tuần hoàn hoàn toàn kín, các thành phần chịu áp lực và chống ăn mòn, cùng hệ thống điện chống nổ, thiết bị đảm bảo hiệu suất đáng tin cậy trong môi trường khí nổ và hỗ trợ chế độ làm mát bằng không khí và nước.

Tính năng

  1. Được thiết kế cho môi trường nguy hiểm:Tất cả các thành phần điện, hộp nối và hệ thống điều khiển đều tuân thủ các tiêu chuẩn chống nổ, đảm bảo hoạt động an toàn trong môi trường khí nổ.
  2. Dải nhiệt độ hoạt động rộng:Hoạt động đáng tin cậy từ -40°C đến +200°C, phù hợp cho các ứng dụng cần thay đổi nhiệt độ giữa nóng và lạnh.
  3. Thiết kế mô-đun tích hợp:Tích hợp hệ thống làm lạnh, sưởi ấm, tuần hoàn và điều khiển thông minh trong một hệ thống compact, mang lại chức năng tương tác cao.
  4. Chế độ ngưng tụ kép:Làm mát bằng không khí cho hoạt động độc lập, làm mát bằng nước cho hệ thống làm mát tập trung trong nhà máy, cả hai đều tiết kiệm năng lượng và hiệu quả.
  5. Điều khiển thông minh chính xác:Hỗ trợ điều khiển nhiệt độ theo giá trị cố định và chương trình đa giai đoạn, kèm màn hình cảm ứng 7 inch tích hợp để hiển thị thời gian thực và theo dõi đường cong.
  6. Điều khiển chương trình mạnh mẽ:Cấu hình lên đến 120 nhóm chương trình nhiệt độ, mỗi nhóm có 100 đoạn. Hỗ trợ tăng/giảm nhiệt độ tuyến tính, chuyển đổi đoạn cách nhiệt và điều khiển quá trình phức tạp.
  7. Giao tiếp và tích hợp mạnh mẽ:Hỗ trợ giao thức RS485 và MODBUS RTU, cho phép kết nối với hệ thống DCS và PLC để giám sát từ xa.
  8. Bảo vệ an toàn đa tầng:Bảo vệ quá nhiệt, quá dòng, khởi động chậm, cảnh báo điện áp cao, bảo vệ nhiệt, tắt nguồn khi có sự cố và nhiều tính năng an toàn khác.
  9. Tuần hoàn chất lỏng ổn định:Theo dõi mức chất lỏng và điều chỉnh tự động bể giãn nở duy trì sự ổn định của chất lỏng truyền nhiệt và ngăn ngừa rò rỉ hoặc chảy ngược.
  10. Lựa chọn vật liệu chất lượng cao:Các bộ phận chính sử dụng thép không gỉ 304 và vật liệu chống nổ polymer, đảm bảo khả năng chống ăn mòn, chịu áp lực và chịu được nhiệt độ cao và thấp.

Nguyên lý hoạt động

  1. Cơ chế làm lạnh:Sử dụng máy nén rotor quay; chất làm lạnh trải qua các quá trình nén, ngưng tụ, tiết lưu và bay hơi để hấp thụ nhiệt và đạt được làm lạnh nhanh. Các tùy chọn bộ trao đổi nhiệt bao gồm bộ trao đổi nhiệt ống đồng trục làm mát bằng không khí và bộ trao đổi nhiệt ống đồng trục làm mát bằng nước.
  2. Cơ chế sưởi ấm:Bộ gia nhiệt dầu nhiệt dạng flange được lắp vào môi chất truyền nhiệt để gia nhiệt nhanh, đều và phản ứng nhanh, có thể duy trì nhiệt độ lên đến 200°C.
  3. Nguyên lý lưu thông chất lỏng:Bơm chịu nhiệt cao/thấp được bảo vệ đẩy chất lỏng truyền nhiệt trong vòng lặp kín tốc độ cao. Bình giãn nở hấp thụ/giải phóng sự thay đổi thể tích do giãn nở nhiệt để đảm bảo hoạt động ổn định.
  4. Logic điều khiển:Thuật toán PID tự động điều chỉnh công suất sưởi ấm/làm mát để kiểm soát nhiệt độ chính xác. Hỗ trợ điều khiển giá trị cố định/chương trình, tăng/giảm nhiệt độ đều, giữ nhiệt và ghi dữ liệu thời gian thực. Màn hình cảm ứng hiển thị nhiệt độ cài đặt, nhiệt độ thực tế, thời gian hoạt động và trạng thái lỗi.

Ứng dụng điển hình

  1. Lĩnh vực hóa dầu:Hợp thành, tinh chế, quá trình xúc tác yêu cầu kiểm soát nhiệt độ phản ứng cho việc xử lý chất nguy hiểm.
  2. Phản ứng dược phẩm và sinh học:Tổng hợp nguyên liệu thô, lên men, kết tinh trong phòng sạch GMP chống cháy nổ.
  3. Ngành năng lượng mới:Thử nghiệm lão hóa pin, nghiên cứu vật liệu siêu dẫn, làm mát pin nhiên liệu với kiểm soát nhiệt độ chống cháy nổ.
  4. Ngành sơn, thuốc nhuộm, mực in:Điều khiển nhiệt độ phản ứng hoặc thu hồi ngưng tụ trong môi trường dung môi hữu cơ.
  5. Nghiên cứu khoa học/phòng thí nghiệm đại học:Hệ thống phản ứng thí nghiệm sử dụng chất phản ứng dễ cháy, đảm bảo an toàn cho nhân viên.
  6. Hệ thống sản xuất/lưu trữ hydro:Điều khiển nhiệt độ thiết bị liên quan đến hydro để hoạt động ổn định trong điều kiện áp suất cao.
Thông số kỹ thuật
thermostat sưởi ấm tuần hoàn chống nổ có chức năng làm mát
ModelHC20-18(W)HC20-11(W)HC20-7(W)
Dải nhiệt độ--40°C đến +200°C
Độ ổn định nhiệt±0.5°C
Công suất tổng5.7 kW11.1 kW18.6 kW
Công suất làm lạnh tại 200°C12 kW6 kW3 kW
Công suất làm lạnh ở 100°C8.6 kW6kW3 kW
Công suất làm lạnh ở 25°C5.8 kW4.5 kW2.4 kW
Công suất làm lạnh ở -10°C4.5 kW4.2 kW1.4 kW
Công suất làm lạnh ở -20°C3.5 kW3.2 kW1.2 kW
Công suất làm lạnh ở -30°C2 kW2 kW0.85kW
Công suất làm lạnh ở -40°C1.1 kW1.1 kW0.25 kW
Công suất định mức của bộ sưởi12 kW6 kW3 kW
Phương pháp làm mátlàm mát bằng không khí hoặc nước
chất làm lạnhR404A
Bơm tuần hoàn Lưu lượng45 lít mỗi phút30 lít mỗi phút25 lít mỗi phút
Áp suất bơm tuần hoàn1.4 bar
Kích thước cổng kết nối bơm tuần hoànR3/4
Độ nhớt tối đa của chất mang nhiệt30 cP
Mức độ ồn68dB65dB68db
giao diện truyền thônguSB, RS485
lớp bảo vệIP20
mức độ ô nhiễm2
Nhiệt độ môi trường5°C đến 35°C
Nguồn điện380 V AC, 50 Hz, 3 pha
Dòng điện33A20A10.5A
Phương pháp kết nối điệnhệ thống ba pha bốn dây
Kích thước bên ngoài755W x 1300D x 1795H mm655W x 1000D x 1480H mm
Trọng lượng460 kg430 kg270 kg
