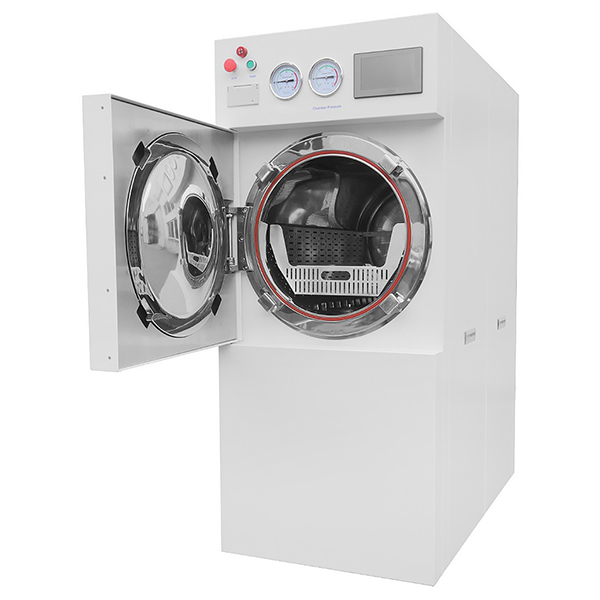

Nồi hấp chân không ngang có chức năng hút chân không trước

Tủ hấp tiệt trùng ngang có hệ thống ống kẹp và chức năng hút chân không ban đầu

Nồi hấp tiệt trùng ngang có hệ thống hút chân không trước đảm bảo tiệt trùng hoàn toàn các vật phẩm thông qua sự kết hợp giữa hệ thống hút chân không trước và hơi nước ở nhiệt độ cao và áp suất cao, phù hợp cho việc khử trùng các loại dụng cụ, chất lỏng, vải vóc và các vật phẩm khác.

Mô tả
Autoclave ngang có chức năng tiền chân không đảm bảo tiệt trùng nhanh chóng và triệt để cho các vật phẩm nhờ công nghệ tiền chân không tiên tiến và kiểm soát nhiệt độ chính xác. Buồng trong hình tròn ngang và hệ thống ống dẫn tối ưu hóa đảm bảo phân phối nhiệt đều và thâm nhập hơi nước hiệu quả, đáp ứng đa dạng nhu cầu tiệt trùng trong các ngành công nghiệp.

Tính năng chính của nồi hấp chân không ngang

  1. Thiết kế buồng trong hình tròn ngang: buồng trong hình tròn ngang và cấu trúc vỏ áo được áp dụng để đảm bảo phân phối nhiệt độ đồng đều và trao đổi nhiệt hiệu quả. Thiết kế này có thể cải thiện đáng kể hiệu quả tiệt trùng, tối ưu hóa khả năng giữ nhiệt và sấy khô, đồng thời đảm bảo mỗi lô vật phẩm được tiệt trùng hoàn toàn.
  2. Cấu trúc cửa khóa răng cưa nhúng + động cơ hoặc khóa tay: Cửa khóa sử dụng thiết kế răng cưa nhúng dạng đĩa, có thể khóa bằng động cơ hoặc tay, giảm thiểu sự cố cơ học và tăng độ tin cậy cũng như tuổi thọ của thiết bị.
  3. Cửa đóng kín bằng khí nén hoặc tự nâng: tùy theo nhu cầu thực tế, thiết bị cung cấp chế độ đóng kín bằng khí nén hoặc tự nâng, đảm bảo cửa được đóng kín chặt chẽ dưới áp suất cao, ngăn chặn rò rỉ hơi nước và đảm bảo an toàn và ổn định của quá trình tiệt trùng.
  4. Giao diện kiểm định thiết bị: trang bị giao diện kiểm định thiết bị tiêu chuẩn, thuận tiện cho việc hiệu chuẩn và kiểm tra định kỳ, đảm bảo thiết bị hoạt động ổn định lâu dài, đáp ứng các tiêu chuẩn quản lý chất lượng liên quan.
  5. Hệ thống ống dẫn được thiết kế tối ưu: Sử dụng ống dẫn thép không gỉ SUS304 chống ăn mòn, kết hợp với kết nối nhanh bằng kẹp, dễ lắp đặt, bảo trì và vệ sinh, nâng cao độ tin cậy lâu dài của thiết bị.
  6. Giao diện người-máy và hệ thống điều khiển vi xử lý: Thiết bị được trang bị giao diện người-máy HMI, kết hợp với màn hình cảm ứng và hệ thống điều khiển vi xử lý, giúp cài đặt thông số, vận hành thiết bị và kiểm soát quá trình tiệt trùng trở nên thuận tiện và thông minh hơn.
  7. Kiểm soát kép giá trị F0 và nhiệt độ/thời gian: Giá trị F0 (giá trị hiệu quả tiệt trùng tích lũy của quá trình tiệt trùng) và nhiệt độ/thời gian được kiểm soát kép, đảm bảo hiệu quả tiệt trùng chính xác, đáp ứng các tiêu chuẩn tiệt trùng nghiêm ngặt.
  8. Chức năng ghi chép hồ sơ tiệt trùng hoàn hảo: Thiết bị có thể tự động ghi lại dữ liệu quá trình chi tiết của mỗi lần tiệt trùng, cung cấp cơ sở cho việc truy xuất nguồn gốc và kiểm toán chất lượng, đảm bảo quá trình vận hành có thể được truy vết.
  9. Nhiều biện pháp bảo vệ an toàn: Thiết bị được trang bị nhiều hệ thống bảo vệ an toàn, bao gồm bảo vệ quá nhiệt, quá áp, bảo vệ mức nước thấp, v.v., đảm bảo an toàn trong quá trình tiệt trùng.
  10. Đa dạng quy trình tiệt trùng: Thiết bị hỗ trợ nhiều quy trình tiệt trùng khác nhau, như tiệt trùng vải, dụng cụ, chất lỏng, thử nghiệm BD, thử nghiệm giữ áp suất, v.v., và có thể tùy chỉnh theo yêu cầu của nhiều quy trình, đáp ứng linh hoạt các nhu cầu tiệt trùng đa dạng.

Ưu điểm của nồi hấp tiệt trùng ngang có chức năng hút chân không trước

  1. Khử trùng hiệu quả cao: Nhờ công nghệ tiền chân không, không khí bên trong vật phẩm được loại bỏ, tỷ lệ thâm nhập hơi nước được cải thiện, giúp khử trùng đều và triệt để ngay cả đối với vật phẩm có hình dạng phức tạp hoặc ống nhỏ.
  2. Điều khiển thông minh: Hệ thống điều khiển tự động hoàn toàn, vận hành đơn giản, hiển thị thời gian thực quá trình tiệt trùng, các thông số như nhiệt độ, áp suất có thể được theo dõi và ghi lại để đảm bảo mỗi lần tiệt trùng đáp ứng tiêu chuẩn.
  3. Tiết kiệm năng lượng và bảo vệ môi trường: Thiết kế vỏ và hệ thống ống dẫn tối ưu, tận dụng hiệu quả nhiệt, giảm tiêu thụ năng lượng. Đồng thời, thiết bị sử dụng hệ thống tuần hoàn hơi nước tích hợp để tránh lãng phí năng lượng không cần thiết.
  4. Vận hành thuận tiện: Giao diện điều khiển cảm ứng, cài đặt chương trình và điều chỉnh thông số chỉ với một cái nhìn, giúp việc sử dụng thiết bị trở nên đơn giản, trực quan, giảm thiểu khó khăn trong đào tạo nhân viên.
  5. An toàn cao: nhiều biện pháp bảo vệ an toàn đảm bảo thiết bị hoạt động ổn định ở áp suất và nhiệt độ cao, giảm thiểu nguy cơ an toàn tiềm ẩn.
  6. Đa năng: có thể lựa chọn các quy trình tiệt trùng khác nhau theo nhu cầu thực tế, hỗ trợ tiệt trùng nhiều loại vật phẩm, phù hợp với nhiều ngành công nghiệp và mục đích sử dụng.

Nguyên lý hoạt động

Nguyên lý hoạt động của máy tiệt trùng ngang chân không tiền xử lý dựa trên sự kết hợp giữa chân không tiền xử lý và hơi nước ở nhiệt độ cao và áp suất cao. Trong quá trình tiệt trùng, buồng bên trong được bơm chân không bằng hệ thống chân không tiền xử lý để loại bỏ không khí trên bề mặt vật phẩm. Tiếp theo, hơi nước được bơm vào buồng bên trong và tiếp xúc hoàn toàn với vật phẩm, sử dụng nhiệt độ và áp suất cao của hơi nước để tiêu diệt vi sinh vật trên vật phẩm. Sau khi tiệt trùng hoàn tất, thiết bị tự động xả hơi nước và làm mát, sau đó chuyển sang giai đoạn sấy khô để đảm bảo vật phẩm hoàn toàn khô ráo và không còn độ ẩm dư. Toàn bộ quá trình được điều khiển bằng giá trị F0, nhiệt độ và thời gian để đảm bảo độ chính xác và ổn định của hiệu quả tiệt trùng.

Lĩnh vực ứng dụng

  1. Ngành y tế: được sử dụng trong bệnh viện, phòng khám, phòng mổ và các nơi khác để tiệt trùng và khử trùng các loại thiết bị y tế, băng gạc, dụng cụ phẫu thuật, v.v., nhằm đảm bảo môi trường vô trùng và ngăn ngừa lây nhiễm chéo.
  2. Phòng thí nghiệm: Được sử dụng rộng rãi trong các phòng thí nghiệm sinh học, cơ sở nghiên cứu khoa học, v.v., để tiệt trùng dụng cụ thủy tinh, môi trường nuôi cấy, vật tư phòng thí nghiệm, v.v., đảm bảo vô trùng của môi trường thí nghiệm.
  3. Ngành dược phẩm: Phù hợp để tiệt trùng thiết bị, vật liệu đóng gói thuốc và các vật phẩm liên quan trong nhà máy dược phẩm và dây chuyền sản xuất thuốc, đảm bảo chất lượng thuốc đáp ứng tiêu chuẩn vệ sinh.
  4. Ngành nha khoa: Dùng để tiệt trùng dụng cụ và thiết bị nha khoa, ngăn ngừa lây nhiễm chéo và bảo vệ sức khỏe bệnh nhân.
  5. Ngành thực phẩm: Có thể sử dụng cho dây chuyền sản xuất thực phẩm, vật liệu đóng gói và các dụng cụ liên quan để tiệt trùng, đảm bảo vệ sinh và an toàn thực phẩm, tuân thủ các tiêu chuẩn an toàn thực phẩm quốc gia.
  6. Nghiên cứu khoa học và công nghiệp: Áp dụng cho các lĩnh vực đặc biệt khác, như các cơ sở nghiên cứu khoa học, sản xuất thiết bị và nguyên liệu công nghiệp, để đảm bảo tiêu chuẩn sạch trong quá trình sản xuất.
Thông số kỹ thuật
tủ hấp tiệt trùng ngang có hệ thống ống dẫn dạng kẹp, xả khí bằng trọng lực, xả khí ở đáy
Mẫu HA2-150D HA2-150S HA2-200D HA2-200S HA2-300D HA2-300S HA2-400D HA2-400S
Dung tích 150 lít 150L 200L 200L 300L 300L 400L 400L
Áp suất thiết kế -0,1 Mpa đến 0,3 Mpa
Áp suất làm việc 0.23Mpa
Nhiệt độ thiết kế 150°C
Mức chân không -0,086 Mpa
Nhiệt độ làm việc 105°C đến 138°C
Độ đồng đều nhiệt độ dưới 2°C
Áp suất cấp nước 0.1 Mpa đến 0,2 Mpa
Áp suất khí nén 0.4Mpa đến 0.7Mpa
Áp suất hơi nước 0.3Mpa đến 0.7Mpa
Lượng hơi nước tiêu thụ ≤12 kg ≤12 kg ≤13 kg ≤13 kg ≤18 kg ≤18 kg ≤22kg ≤22 kg
Lượng nước tiêu thụ ≤30kg ≤30 kg ≤30 kg ≤30 kg ≤40kg ≤40kg ≤40kg ≤40kg
Kích thước buồng tiệt trùng đường kính 472x850mm đường kính 472x950mm đường kính 472x1080mm đường kính 472x1180mm đường kính 620x960mm đường kính 620x960mm đường kính 620x1230mm đường kính 620x1310mm
Kích thước bên ngoài 1260x690x1700mm 1130x690x1700mm 1490x690x1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Nguồn điện 380V AC, 50Hz, 3 pha
Trọng lượng 450 kg 400kg 500kg 450 kg 570 kg 510 kg 710 kg 650 kg
Ghi chú 2 Trong mô hình, "D" đại diện cho cửa đơn, "S" đại diện cho cửa đôi
nồi hấp chân không ngang có hệ thống ống dẫn dạng kẹp, chân không xung
Mẫu HA2-100DM HA2-150DM HA2-150SM HA2-200DM HA2-200SM HA2-300DM HA2-300SM HA2-400DM HA2-400SM
Dung tích 100L 150L 150L 200L 200L 300L 300L 400L 400L
Áp suất thiết kế -0,1 Mpa đến 0,3 Mpa
Áp suất làm việc 0.23Mpa
Nhiệt độ thiết kế 150°C
Mức chân không -0,086 Mpa
Nhiệt độ làm việc 105°C đến 138°C
Độ đồng đều nhiệt độ dưới 2°C
Áp suất cấp nước 0.1 Mpa đến 0,2 Mpa
Áp suất khí nén 0.4 Mpa đến 0,7 Mpa
Áp suất hơi nước 0.3 Mpa đến 0,7 Mpa
Lượng hơi nước tiêu thụ ≤11 kg ≤13 kg ≤13 kg ≤15 kg ≤15 kg ≤20kg ≤20 kg ≤25 kg ≤25kg
Lượng nước tiêu thụ ≤190kg ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤200 kg ≤200 kg
Kích thước buồng tiệt trùng đường kính 420x700mm đường kính 472x850mm đường kính 472x950mm đường kính 472x1080mm đường kính 472x1180mm đường kính 620x960mm đường kính 620x960mm đường kính 620x1230mm đường kính 620x1310mm
Kích thước bên ngoài 1090x640x1160 mm 1260x690x1700 mm 1130x690x1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Nguồn điện 380V AC, 50Hz, 3 pha
Trọng lượng 410kg 500kg 450kg 550 kg 500 kg 620 kg 560 kg 760 kg 700 kg
Ghi chú 2 Trong mô hình, "D" đại diện cho cửa đơn, "S" đại diện cho cửa đôi, và "M" đại diện cho
hút chân không dao động
